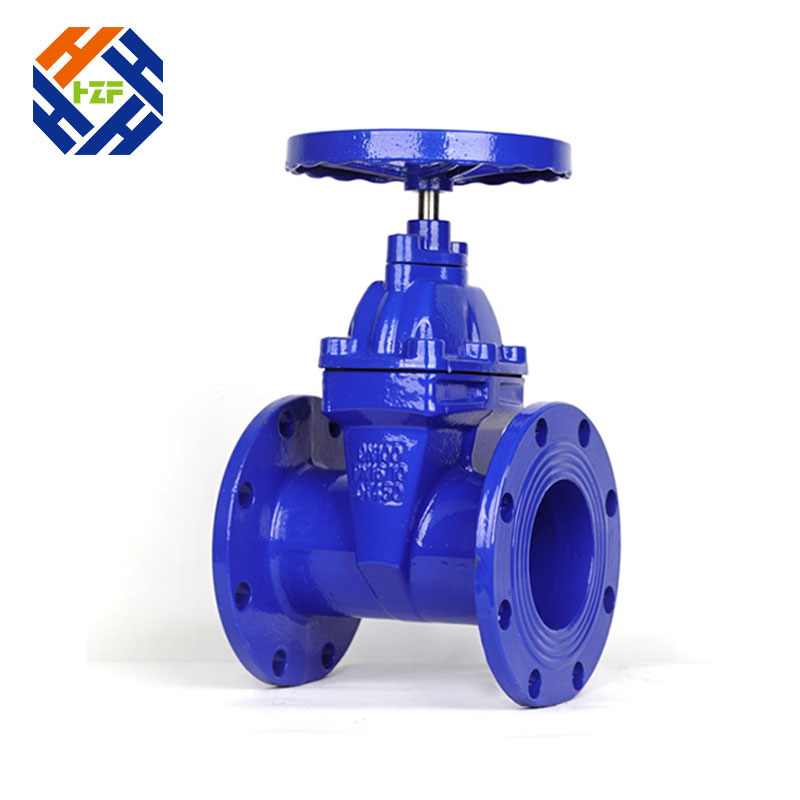

Le nostre valvole sono progettate per resistere a temperature elevate e condizioni estreme, rendendole ideali per ambienti industriali esigenti. Nella nostra fabbrica utilizziamo solo materiali della migliore qualità e tecnologie innovative per creare valvole a saracinesca in acciaio fuso PN16-PN40 che soddisfano gli standard internazionali.
Caratteristiche della valvola a saracinesca in acciaio fuso PN16-PN40
Progettazione e produzione conformi a DIN3352
Test e ispezione sono conformi alla norma API 598
La dimensione faccia a faccia è conforme a DIN3202-F15
La dimensione della flangia è conforme a DIN 2545 PN40
Il rapporto pressione-temperatura è conforme a DIN2401
|
NO. |
PARTE |
MATERIALE |
NO. |
PARTE |
MATERIALE |
|
1 |
CORPO |
GS-C25+ER308 |
14 |
FLANGIA PREMISTOPPA |
GS-C25 |
|
2 |
DISCO |
GS-C25+ER410 |
15 |
BULLONE |
A193B7 |
|
3 |
DADO STELO |
ZQAL9-4 |
16 |
NOCE |
A194 2H |
|
4 |
STELO |
ICR13 |
17 |
GIOGO |
GS-C25 |
|
5 |
GUARNIZIONE |
SS304+GRAFITE |
18 |
CUSCINETTO PIANO |
GCR |
|
6 |
NON NETTO |
GS-C25 |
19 |
CIRCO DELLA BISETTA |
A276 410 |
|
7 |
BULLONE |
A193B7 |
20 |
CUSCINETTO PREMISTOPPA |
1035 |
|
8 |
NOCE |
A193 2H |
21 |
VOLANTE |
QT400-17 |
|
9 |
BULLONE |
A193B7 |
22 |
RONDELLA |
A3 |
|
10 |
NOCE |
A194 2H |
23 |
NOCE |
A194 2H |
|
11 |
IMBALLAGGIO |
TRECCIA IN GRAFITE |
24 |
TAZZA DEL GRASSO |
OTTONE |
|
12 |
IMBALLAGGIO |
GRAFITE FLESSIBILE |
25 |
TARGHETTA |
304 |
|
13 |
GHIANDOLA |
A182F6 |
26 |
RIVETTO |
H62 |
|
Pressione |
PN16 |
PN25 |
PN40 |
||||||
|
Misurare |
L |
H |
W |
L |
H |
W |
L |
H |
W |
|
50 |
250 |
305 |
200 |
250 |
325 |
200 |
250 |
325 |
200 |
|
65 |
270 |
354 |
200 |
270 |
363 |
200 |
270 |
370 |
200 |
|
80 |
280 |
402 |
250 |
280 |
415 |
250 |
280 |
430 |
250 |
|
100 |
330 |
437 |
250 |
330 |
456 |
300 |
330 |
480 |
300 |
|
125 |
360 |
496 |
300 |
360 |
505 |
350 |
360 |
532 |
350 |
|
150 |
390 |
541 |
350 |
390 |
556 |
400 |
390 |
589 |
400 |
|
200 |
460 |
699 |
400 |
460 |
744 |
450 |
460 |
783 |
450 |
|
250 |
530 |
815 |
450 |
530 |
864 |
500 |
530 |
888 |
500 |
|
300 |
630 |
914 |
500 |
630 |
948 |
550 |
630 |
965 |
550 |
|
350 |
690 |
1189 |
550 |
690 |
1269 |
600 |
690 |
1285 |
600 |
|
400 |
750 |
1350 |
600 |
750 |
1450 |
600 |
750 |
1512 |
600 |
